該設備參照美國材料和試驗協會 ASTM D7981-2015 標準設計制造。剪切壓實儀以真實模擬施工時瀝青混合料的壓實過程，使成型的試件更接近施工現場的壓實結果。成型的試件可以根據要求切割成不同的形狀和尺寸，完成相關試驗檢測，減少由于試件的誤差對試驗結果的影響。

采用高硬度優質鋼框架結構，穩定性好。
水平剪切作用通過高精度伺服電機進行控制。
剪切角度連續可調，可達 4°。
采用高精度傳感器，控制。
人機交互方式：采用電腦控制，顯示實時數據。
顯示剪切力，壓實力，試件高度，孔隙率和壓實曲線，同時能保存相關參數。
采用專用的試模裝料工具，確保裝料分布均勻。
試件成型結束后自動脫模。

原理
該設備在試件成型過程中試模兩個側壁能水平運動使混合料受到剪切力作用，同時垂直方
向施加荷載，這樣在剪切力和垂直力的共同作用下，能夠讓混合料的集料排布規則，內部受力
均勻從而使密度分布均勻。

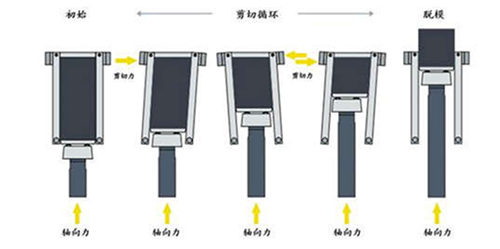

剪切壓實儀的成型原理

優 勢
可以用剪切壓實儀成型的一個試件切割成多個內部集料排列和密度相同的圓柱體或
者小梁彎曲試件進行測試，以減少由于試件差異對測試結果的影響。
