多用途小型 UTM 是一種即可獨立表征混合料力學性能，也可與 X 射線 CT 或者中子成像系統聯用同時獲取加載過程中混合料的細觀結構演變規律的設備。該設備的目的是與 X 射線 CT 或者中子成像系統聯用同時測試溫度場力場作用下道路工程材料力學性能與細觀結構，達到揭示材料損傷機理、建立多場下混合料宏微觀性能對應關系與實現材料制備工藝的調控及優化等目的，研究方式靈活，研究內容豐富多樣。 該設備采用液壓加載，加載力大，加載波形更易控制，不僅適用于普通瀝青混合料的測試，同時適用于模量高，硬度大的改性瀝青混合料試件的測試，在一臺設備上可完成多個試驗，降低用戶的試驗成本。

小型多用途utm機使用說明書

滿足試驗：
? 動態模量/流值次數
? 直接拉伸
? 小直徑試件動態模量試驗

技術指標

設備優勢
具備兩種加載方式控制，力控制方式和應變控制方式。

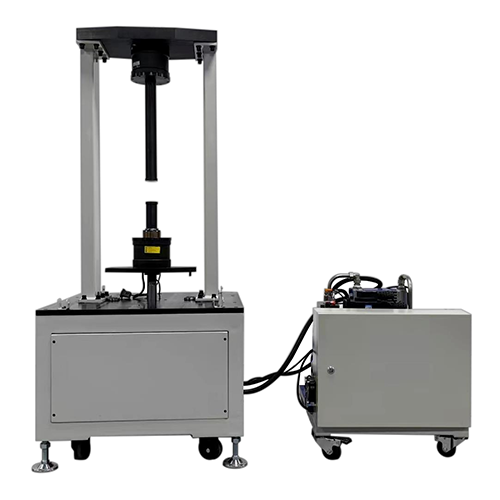

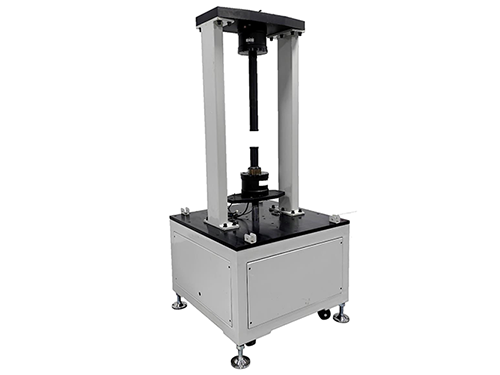

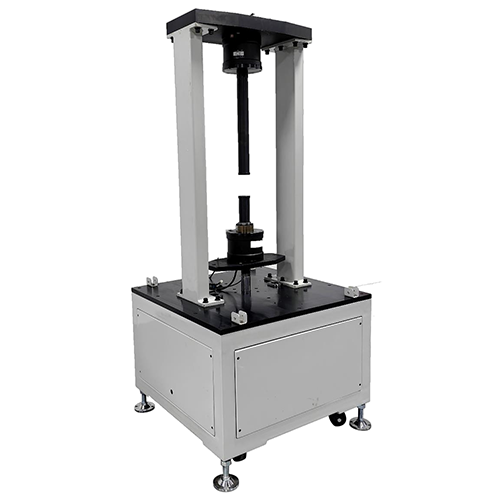

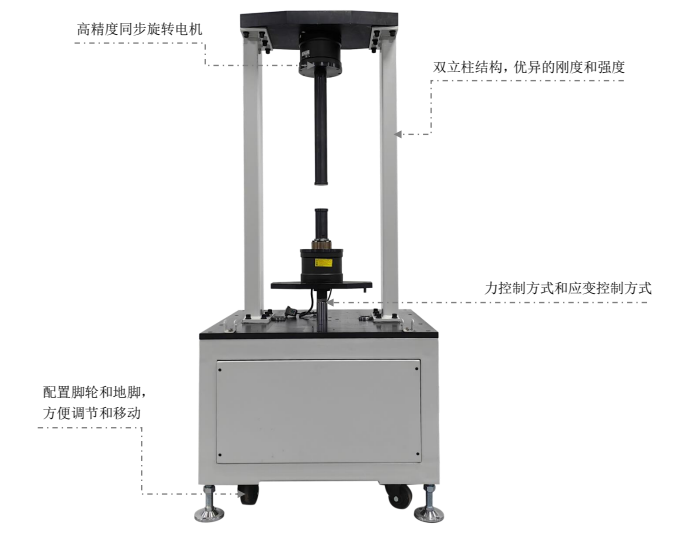

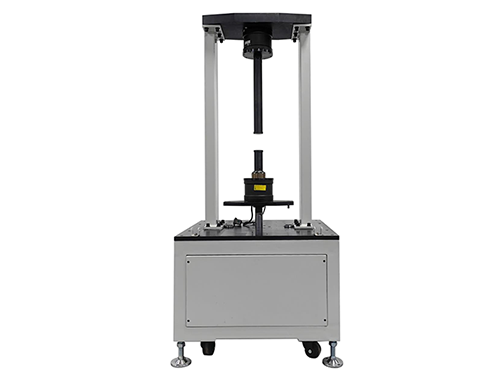

主機采用雙立柱式結構，具有優異的剛度和強度。
X 射線、中子射線成像設備配套夾具。
控制過程使用 PID 控制方法，對荷載、位移等傳感器信號進行反饋處理，實現了整機的閉環控制，從而實現數據平滑無過沖。
實時采集、顯示與存儲試驗過程數據，試驗結束后自動停止，并保存試驗結果。在試驗過程中對數據進行實時采集，使用數據雙緩沖技術，同時進行采集和存儲，從而不受采集數據量的限制。

可隨時打開已完成試驗數據，進行數據處理；對已經存儲的數據可以打開重新處理，也可以保存為 Excel等軟件能打開的通用數據模式，方便閱覽。
在數據處理界面可完成數據的導入、導出和打印，也可查看結果和原始數據，修改輸入尺寸后，可重新計算結果。專業軟件界面可以對完成的數據導入導出打印，或者重新計算結果。 可自動或手動對力、位移等測量通道進行清零或復原。

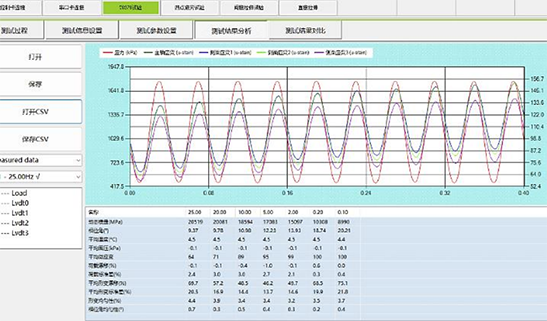

實時繪制多種曲線：力－時間、力－位移、位移－時間等曲線。

實時繪制曲線和已完成試驗的曲線再現功能，也可對曲線局部進行縮放，曲線中心點移動和手工標記。
可對多個試驗數據曲線同時顯示，從而使試驗結果對比更直觀。
具有過載保護功能，如超負荷 10﹪時自動停機，延長設備使用壽命。

試驗介紹

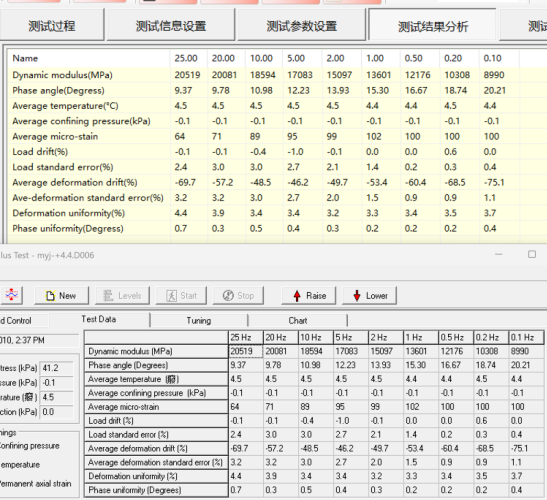

動態模量試驗E

動態模量用于評價瀝青混合料的性能，表征和評估瀝青混合料的剛度，用于路面的力學經驗設計，為路面結構設計繪制動態模量曲線，也可用于分析路面開裂的原因。流值是與瀝青混合料路面抵抗變形相關的屬性，用于評價和設計瀝青混合料路面抗變形的能力。

適用范圍

JTG E20 T0738-20XX 動態模量
AASHTO T378/TP79 動態模量和流值試驗

瀝青混合料疲勞試驗

損傷特征曲線可反應出瀝青混合料損傷和完整性的基本關系，這一特性與溫度、頻率和加載方式無關。

結合瀝青混合料的線型黏彈性屬性，損傷特征曲線可用來評價瀝青混合料的疲勞特性。與疲勞失效原則和路面相應模型結合可預測在役路面的疲勞特性。

適用范圍

JTG E20 T0761-20XX 瀝青混合料疲勞試驗（單軸拉伸法）
AASHTO TP107 S-VECD 簡單黏彈性循環損傷試驗

算法驗證

動態模量的算法驗證：用相同的測試數據，得到的模量及其他參數和某知名品牌的軟件計算結果一致。

成像試驗支架

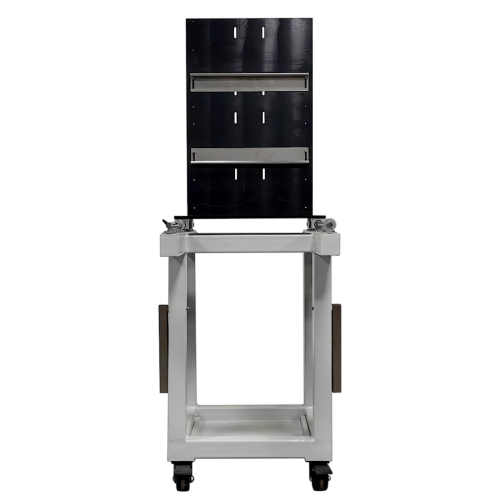

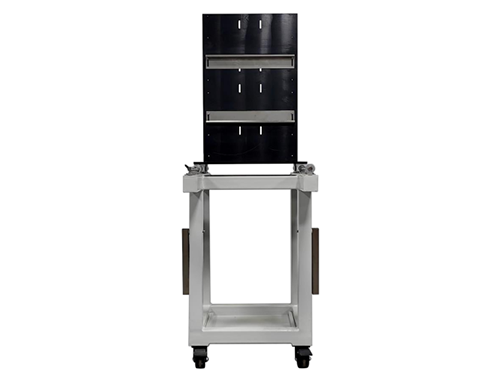

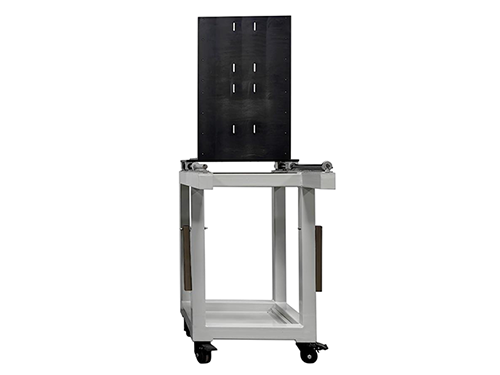

X 射線源支架

用于安裝 X 射線發生裝置

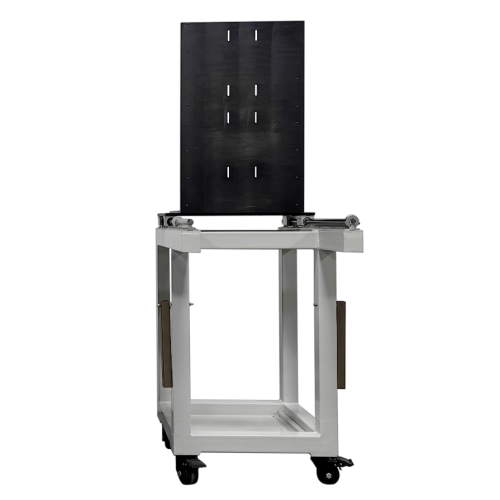

X 射線成像接收支架

用于安裝 X 射線接收裝置

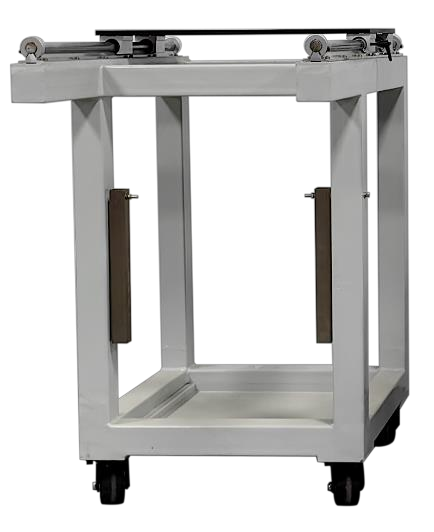

中子成像儀支架

用于安裝中子成像設備

試驗輔助裝置

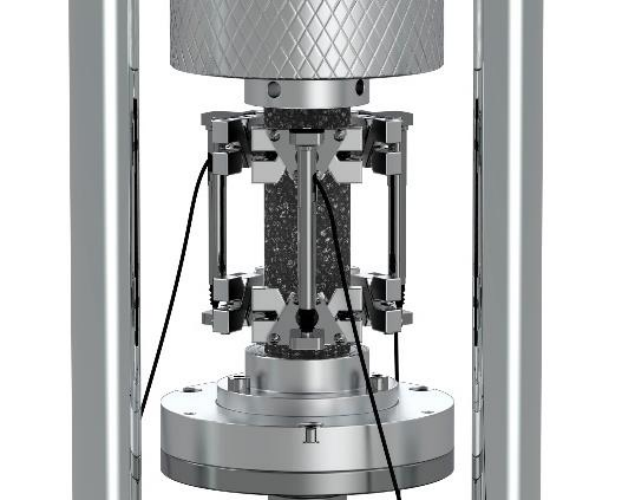

直接拉伸試件兩端的拉伸盤的輔助粘接，確保拉伸盤和試件同心。

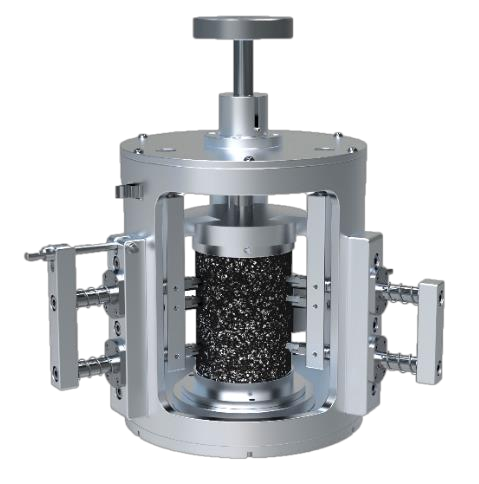

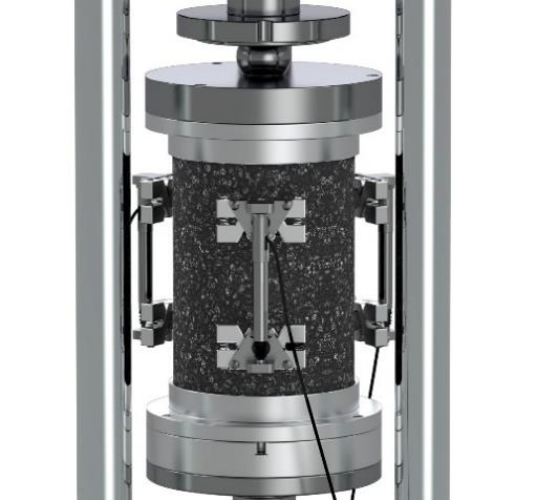

圓柱體試件表面粘接六方柱，用于安裝 LVDT 位移傳感器器，可以同時安裝 2 組，3 組或者 4 組，確保 LVDT的位置沿試件圓周方向均勻分布。
